| 管纜防護套 | ||||

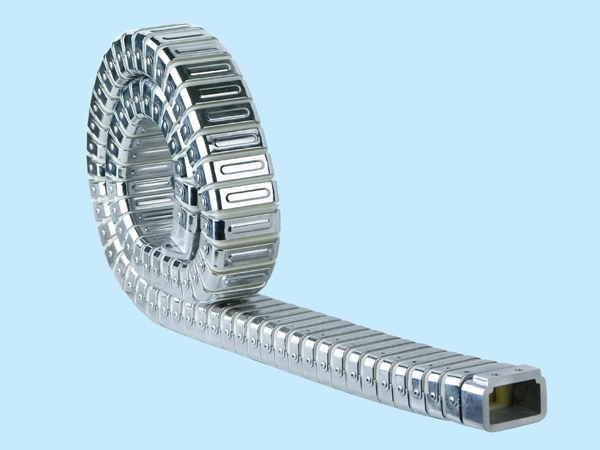

| JYG-65 DGT DGT tube electric cable protection set 結構與用途 DGT管纜防護套由塑料鏈環合上下夾箍組成，其端部裝有聯結器，一端為固定端，別一端為活動端，分別固定在機床的相關部件上，能有效地隨機床的相關部件協調一致的隨行運動，形成定向柔性結構。根據不同安裝方式，聯接器有A.B.C三種形式，供用戶選擇，以適用于各類機床上電線，電纜，液管及粉塵管等布置安裝，也適用于其它工作機械 | ||||
| 規格 | 1= | 2= | 3= | 4= |
| 參數 | ||||

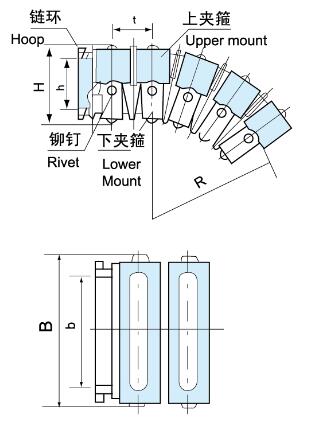

| 鏈環內腔高度h | 25 | 38 | 52 | 72 |
| 鏈環內腔高度b | 45 | 73 | 102 | 162 |
| 節距t | 20 | 20 | 25 | 30 |
| 彎曲半徑 R | （70）（105）（155） | （105）（205）（255） | （145）（230）（305） | （190）（255）（355） |
| 外框高度H | 39 | -53 | -70 | -93 |
| 外框高度B | -62 | -91 | -122 | -186 |
| 最大自由懸伸長度 L | 1500 | 2000 | 2500 | 3000 |
| 訂貨規格與型號如下： | |||||||||||
| 1.1#×1200 -A或25×45×1200 -A- 2.2#×1800 -AB或38×73×1800 -AB | |||||||||||
| 參數 | e | B3 | B5 | L1 | L2 | L3 | d | H3 | H1 | 單位/米 | 單個/只 |
| 規格 | |||||||||||
| 1" | 22 | 55 | 50 | 30 | 8 | 22 | 2-￠6.5 | 35 | 24 | 120 | 12 |
| 2" | 50 | 84 | 76 | 35 | 10 | 27 | 2-￠6.5 | 49 | 30 | 140 | 15 |
| 3" | 65 | 115 | 110 | 40 | 11 | 30 | 2-￠8.5 | 65 | 40 | 160 | 28 |
| 4" | 100 | 178 | 140 | 45 | 13 | 33 | 2-￠10.5 | 88 | 52 | 200 | 38 |
| 參數 | e | H3 | B1 | L1 | d | t | 單位/米 | 單個/只 |
| 規格 | ||||||||
| 1" | 75 | 35 | 90 | 30 | 2-￠6.5 | 5 | 120 | 12 |
| 2" | 105 | 49 | 120 | 35 | 2-￠6.5 | 6 | 140 | 15 |
| 3" | 140 | 65 | 160 | 40 | 2-￠8.5 | 7 | 160 | 28 |
| 4" | 200 | 88 | 226 | 45 | 2-￠10.5 | 8 | 200 | 38 |
| 參數 | ed | eh | B3 | H4 | L1 | d | t1 | 單位/米 | 單個/只 |
| 規格 | |||||||||
| 1" | 18 | 55 | 55 | 71 | 30 | 4-￠6.5 | 5 | 120 | 8.5 |
| 2" | 45 | 70 | 84 | 85 | 35 | 4-￠6.5 | 6 | 140 | 12.5 |
| 3" | 60 | 90 | 115 | 110 | 40 | 4-￠8.5 | 7 | 160 | 28 |
| 4" | 95 | 110 | 178 | 136 | 45 | 4-￠10.5 | 8 | 200 | 38 |
